7月7日，高性能人工智能与视频处理芯片解决方案提供商瀚博半导体（上海）有限公司发布了首款云端通用AI推理芯片SV100系列及VA1通用推理加速卡，可实现深度学习应用超高性能、超低延时的推理性能，显著降低数据中心与边缘智能应用的部署成本。据悉，SV100系列及VA1通用推理加速卡预计将于今年四季度量产上市。
半导体是耀途资本长期关注领域。自2019年参与瀚博PreA轮融资以来，耀途资本又连续两次追投其A轮、A+轮。此外还投资了多家行业领先半导体公司，例如星宸科技、Innoviz、壁仞科技、国芯科技、伏达半导体、Hailo、爱芯科技、Vayyar、纵慧芯光、炬佑智能、磐启微电子、瀚博半导体、赛勒科技、至晟微等。
瀚博也将继续参与WAIC，展位号：H1-A421，展出SV100系列云端通用AI推理芯片及VA1通用AI推理加速卡。欢迎感兴趣的朋友线下参观。
来源 | 芯东西（公众号：aichip001）
作者 | 心缘
编辑 | 漠影
7月7日，在2021世界人工智能大会上，瀚博半导体推出其首款云端AI通用推理芯片SV100系列，以及通用AI推理加速卡VA1。
瀚博半导体创始人兼CEO钱军说，这两款新品能有效应对低延时、通用性和视频处理等方面的行业痛点，推进云端与边缘的智能应用落地。
据悉，其SV100系列首发产品SV102现与国内外多家头部互联网公司合作，预计将于今年第四季度量产上市。
瀚博半导体成立于2018年12月，总部设在上海，在北京、深圳和多伦多有研发分部。当前其团队规模已超过200人，硕士及以上学历占80%。今年2月，瀚博研究院成立。
融资进展方面，瀚博半导体先是在2019年3月获得真格基金天使轮融资，2019年6月获得天狼星、耀途Pre-A轮融资，去年7月获得快手、五源、红点、赛富A轮融资5000万美元，今年3月获得中国互联网投资基金、经纬中国、联发科5亿元A+轮融资。
瀚博半导体创始人兼CEO钱军展示SV100系列芯片
瀚博半导体的两位创始人，CEO钱军和CTO张磊，都拥有20多年的芯片设计经验，并均在创业前曾任AMD高管，深度了解行业客户对吞吐量、延迟、通用性和成本的需求。
据钱军分享，瀚博的核心员工拥有超过15年的GPU相关芯片及软件设计经验，包括业界第一颗7nm GPU在内的约100款芯片流片、量产经验。
不过，不同于核心团队以往的研发方向，瀚博半导体没有选择继续深耕GPU赛道，转而研发针对各种深度学习推理负载进行优化的DSA架构。
钱军引用了一些行业数据，AI进入应用期，数据中心推理算力需求的复合增长率是训练的2倍以上，2021年中国市场AI服务器的推理负载有望超过训练负载。在推理侧，GPU不是最好的解决方案，性能不及DSA架构。基于这些原因，瀚博半导体选择首先研发基于DSA架构的推理芯片。
钱军将AI推理计算的核心性能指标总结为LTE：延时（latency）、吞吐量（Throughput）、能效（Energy Efficiency）。
对此，瀚博半导体的应对之道是在视频处理方面，让高并发的解码能力与AI算力匹配；在LTE方面，具备极低延时、极高吞吐量性能，并保持低功耗；在创新方面，提供负载分析、硬件通用可扩展、软件栈。
自成立起，瀚博半导体即启动自研AI核，随后在2020年5月实现其首颗半定制7nm芯片的流片。今天，瀚博半导体正式发布其首款云端AI通用推理芯片SV100系列。
瀚博SV100系列是一款超高性能人工智能与视频处理芯片，核心优势是能兼顾智能视频解码和AI计算的需求。2021年6月，SV100系列芯片测试成功。钱军透露说，这款推理芯片开始测试8分钟就宣布点亮。
瀚博SV100单芯片INT8峰值算力超200 TOPS。相同功耗下，SV100可实现数倍于现有主流数据中心GPU的深度学习推理性能指标，具有超高吞吐率、超低延时的特性。
SV100基于瀚博自主研发的通用DSA架构，支持FP16、BF16和INT8等数据格式，可实现众多主流神经网络的快速部署，适用于计算机视觉、智能视频处理、自然语言处理和搜索推荐等多种推理应用场景。
同时，SV100系列集成高达64路以上H.264/H.265/AVS2的1080p视频解码，广泛适用于云端与边缘智能应用场景，能帮助客户节省设备投资、降低运营成本。
除了发布SV100系列，瀚博半导体也同步推出了基于SV102芯片（SV100系列首发产品）的VA1 PCIe推理加速卡。
VA1采用单宽半高半长75瓦PCIe x16卡设计，支持32GB内存和PCIe 4.0高速接口协议，适用于绝大多数服务器，无需额外供电，即可实现数据中心高密度算力部署。
该加速卡可提供高效率深度学习AI推理加速，在同等能耗下，实现2-10倍于GPU的最高AI吞吐率，而延时不到GPU的5%，适合实时应用。
同时，它兼备良好的通用性和可扩展性，支持FP16、BF16和INT8数据类型的主流神经网络快速部署，包括检测、分类、识别、分割，视频处理、LSTM/RNN、NLP/BERT、搜索推荐等。

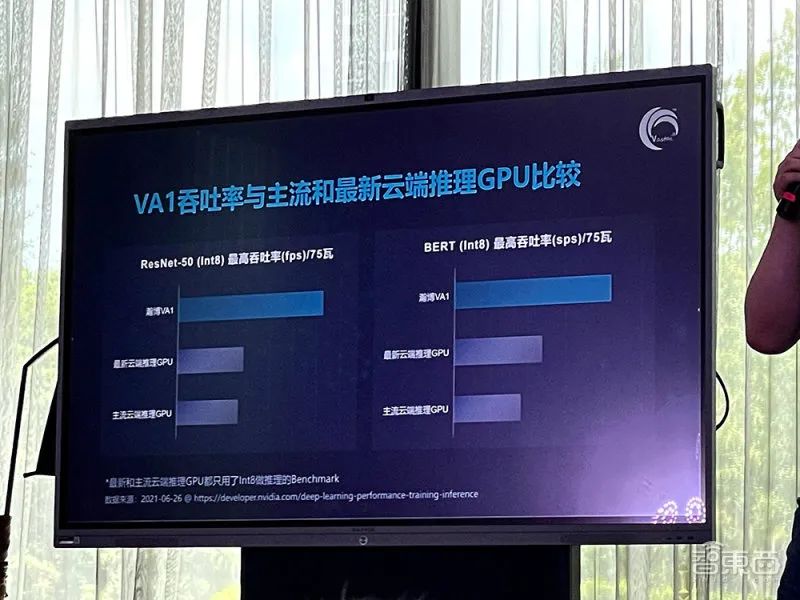

如下图所示，同为75瓦功耗时，在处理两种AI模型时，瀚博VA1吞吐率均超过了英伟达的A10和T4云端推理GPU。

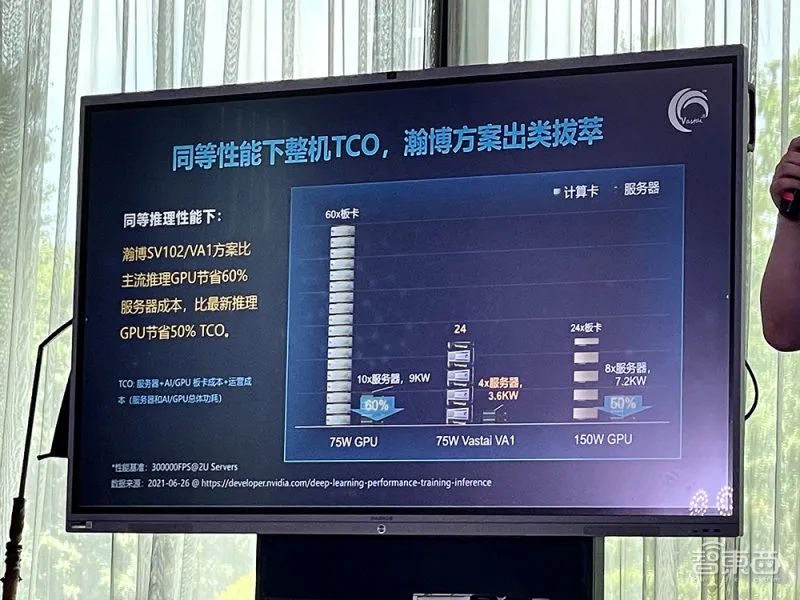

根据瀚博半导体分享的测试结果，同等推理性能下，瀚博SV102/VA1方案比英伟达T4 GPU节省60%服务器成本，比A10 GPU节省50%的TCO。

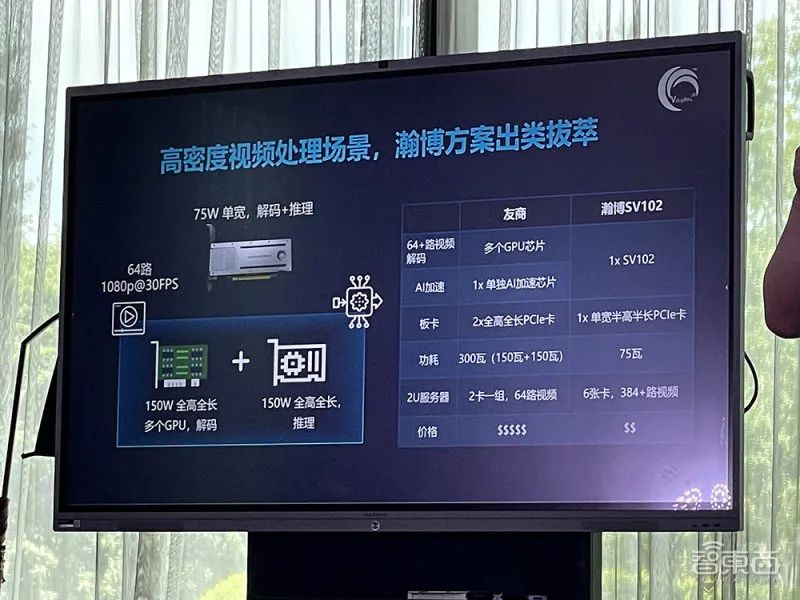

视频处理方面，VA1支持64路以上H264、H265或AVS2 1080p解码，分辨率支持高达8K。
相比之下，市面上许多云端AI推理芯片没有内置视频解码，而是用多个GPU来做视频解码，因此从更适配处理到AI加速要用到多颗芯片，而VA1只用一颗SV102就能兼顾两类功能，且功耗更低、处理能力更强。
目前，瀚博半导体正将其加速卡与联想、浪潮、新华三、超微服务器以及CentOS、Ubuntu、红帽、中标麒麟、银河麒麟等操作系统做适配。
钱军透露说，瀚博半导体后续还会推出15W、150W的产品。
考虑到向前兼容性非常重要，瀚博半导体的软件栈具有极高灵活性与可扩展性，能够支持未来新兴算法模型和用户自定义算子扩展等。
另一方面，占据过半中国AI应用市场的计算机视觉应用，需要高密度的视频解码算力配合AI算力实现端到端的计算加速，在两者之间的算力配比平衡方面，瀚博半导体也做了大量的工作。
瀚博半导体创始人兼CTO张磊
瀚博半导体创始人兼CTO张磊说：“我们的软件栈完备，同时提供了符合行业开发者使用习惯的工具，方便使用者以极低成本向瀚博硬件平台迁移、部署现有算法应用。”

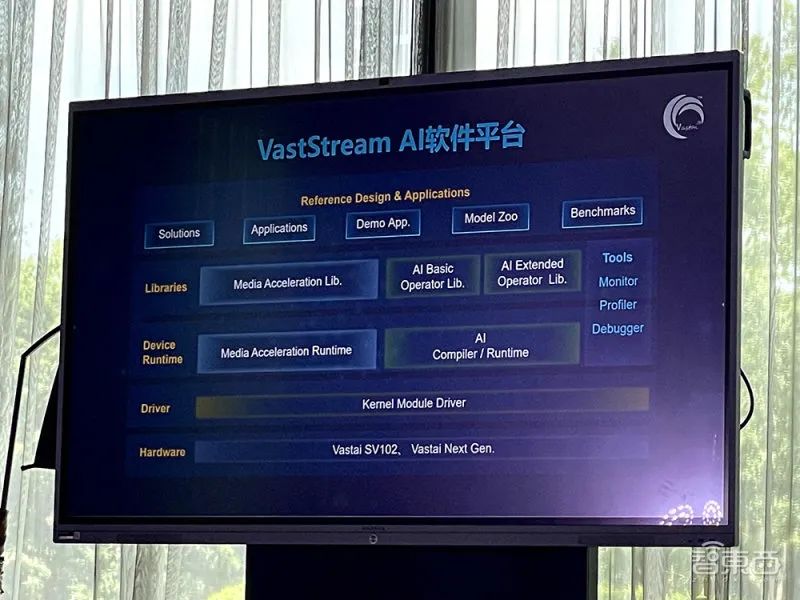

目前瀚博半导体的VastStream软件平台已支持TensorFlow、PyTorch、Caffe2等主流深度学习框架模型与ONNX格式的模型，通过高度定制的AI编译器充分优化模型在瀚博硬件上的执行效率。
随着瀚博半导体推出其SV100系列芯片，国产云端AI芯片的队伍迎来又一位新成员。
AI芯片赛道持续火热，资本投资热情不减。不过与前两年不同的是，如今人们看待AI芯片更加理性，不再轻易听信故事，而是聚焦在审视其核心技术的独特竞争优势以及落地能力上。
如今全球AI芯片仍在起步阶段，无论是科研创新还是产业应用都有广阔的探索空间。对于AI芯片创企来说，这仍是个开创未来的黄金时代。
